Descrição
Produto original e Lacrado!!
(ACOMPANHA NOTA FISCAL)

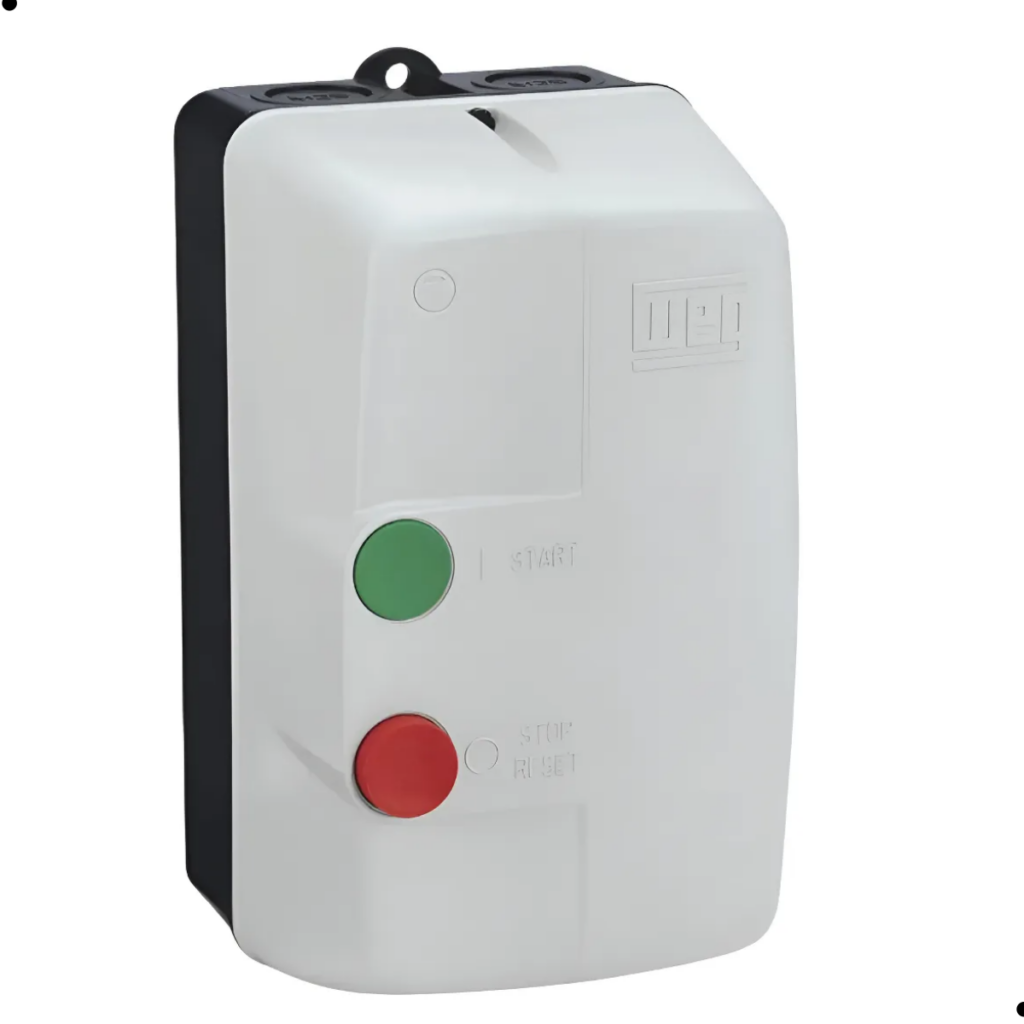

Chave de Partida Direta WEG PDW02-1,5V40
CÓDIGO:10118384
A Chave de Partida Direta WEG modelo PDW02-1,5V40 é uma solução completa e segura para acionamento e proteção de motores trifásicos. Fabricada pela WEG, uma das maiores referências mundiais em tecnologia elétrica, esta chave oferece alto desempenho, durabilidade e praticidade em uma estrutura compacta e confiável.
Descrição do produto
A PDW02-1,5V40 é uma chave de partida direta trifásica desenvolvida para motores de até 1,5 cavalos de potência em tensão de 380 volts. O produto reúne contator e relé térmico ajustável dentro de uma caixa termoplástica resistente, garantindo proteção eficaz contra sobrecorrentes e sobrecargas. Sua montagem pronta para uso facilita a instalação e proporciona maior segurança e eficiência no acionamento de motores elétricos.
Benefícios
Produto pronto para instalação, com contator e relé térmico integrados.
Proteção eficiente contra sobrecarga e curtos-circuitos.
Caixa plástica leve, resistente e com ótimo isolamento elétrico.
Instalação rápida e manutenção simples.
Qualidade, confiabilidade e durabilidade garantidas pela WEG.
Características técnicas
Potência máxima: 1,5 CV em 380 V trifásico
Tensão de alimentação e comando: 380 V (código V40)
Faixa de ajuste do relé térmico: 2,5 a 4 A
Corrente nominal máxima (Ie): 4 A
Fusível de proteção recomendado: 10 A
Tipo de partida: direta
Construção: caixa termoplástica isolante, linha PDW
Grau de proteção: IP52, com opções IP65 e IP66 sob consulta
Reset do relé térmico integrado ao botão de desligar
Entradas e saídas de cabos pela parte inferior da caixa
Compatível com lâmpada sinalizadora (acessório opcional)
Norma de fabricação: IEC 60947
Aplicações recomendadas
A Chave de Partida Direta WEG PDW02-1,5V40 é ideal para acionamento e proteção de motores elétricos utilizados em bombas d’água, exaustores, ventiladores, compressores, motovibradores, máquinas agrícolas e outros equipamentos de pequeno porte. Pode ser instalada em quadros elétricos, painéis de comando e casas de máquinas, garantindo operação segura e confiável.
Diferenciais do produto
Integração completa de contator e relé térmico em um único conjunto.
Design compacto e de fácil instalação.
Caixa plástica durável, com excelente isolamento elétrico e resistência mecânica.
Botão de desligar com função de reset integrada.
Produto original WEG, fabricado conforme rigorosos padrões de qualidade.
Conteúdo da embalagem
1 unidade da Chave de Partida Direta WEG PDW02-1,5V40 com contator e relé térmico integrados
Caixa termoplástica montada
Manual técnico da linha PDW
Orientações de instalação
Antes de instalar, ajuste o relé térmico conforme a corrente nominal do motor dentro da faixa de 2,5 a 4 amperes. Utilize fusível de 10 amperes para proteção da linha de potência. Verifique o dimensionamento adequado dos cabos e garanta o aterramento do equipamento. Mantenha o conjunto protegido contra poeira e umidade. Para ambientes mais agressivos, utilize a versão com grau de proteção IP65 ou IP66 ou instale em quadro adicional de proteção.
Perguntas Frequentes
Esta chave vem pronta para uso?
Resposta: Sim, o produto já vem montado com contator e relé térmico integrados, pronto para instalação.
Qual potência de motor ela suporta?
É indicada para motores trifásicos de até 1,5 CV em 380 volts.
O relé térmico é ajustável?
Sim, a faixa de ajuste do relé é de 2,5 a 4 amperes.
Qual fusível devo utilizar?
Recomenda-se o uso de fusível de 10 amperes.
Pode ser utilizada em ambiente úmido?
A versão padrão é IP52, ideal para uso interno. Para ambientes com umidade ou poeira, utilize versões IP65 ou IP66 ou proteja o equipamento com uma caixa adicional.
É possível instalar uma lâmpada sinalizadora?
Sim, o produto é compatível com lâmpada sinalizadora, porém o acessório não acompanha a chave.
Quantas partidas por hora o produto suporta?
A linha PDW suporta taxas típicas de uso industrial, como até 15 partidas por hora, respeitando as condições térmicas e elétricas do sistema.
