Descrição

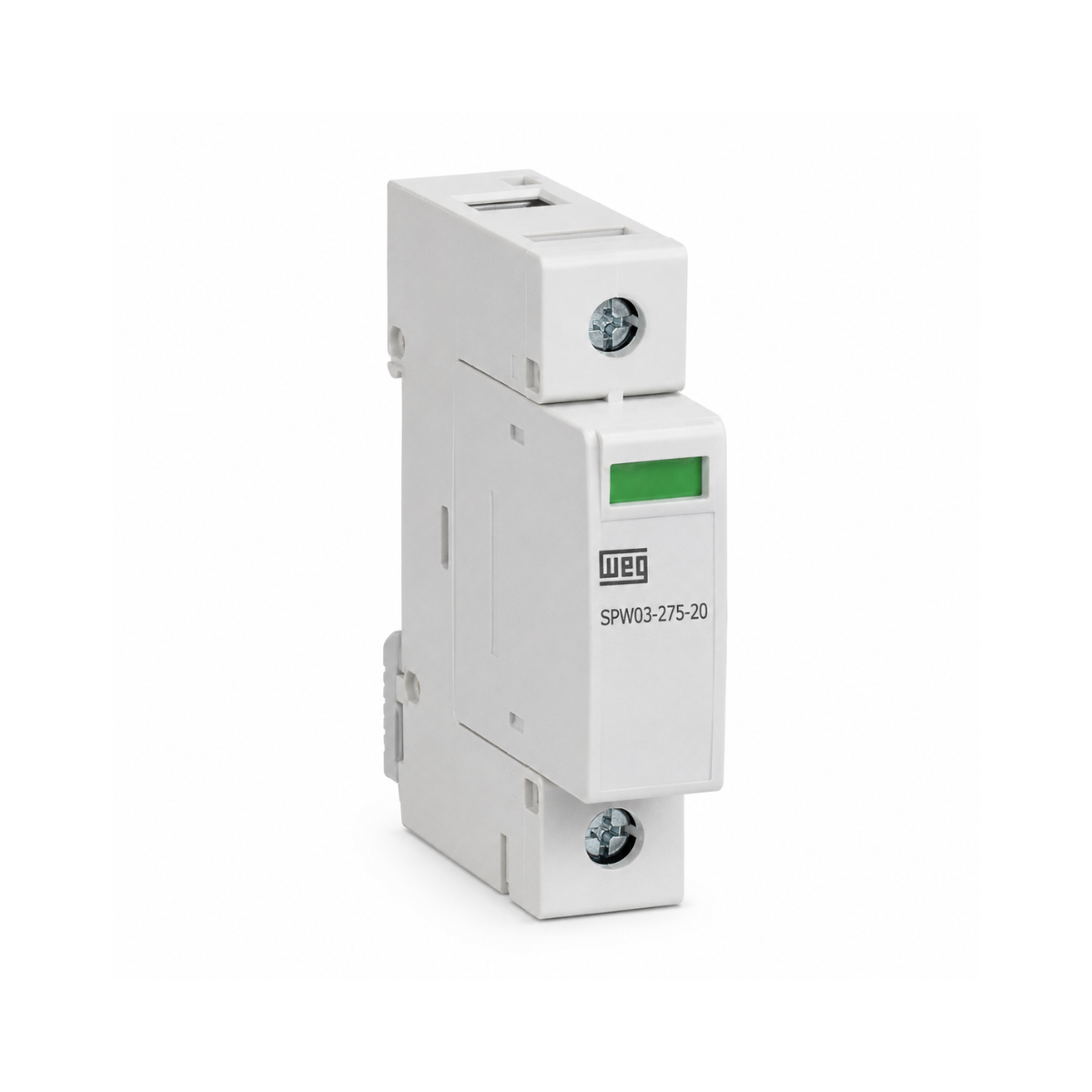

O DPS WEG SPW03-275-20 é utilizado em quadros elétricos para limitar sobretensões transitórias que poderiam atingir equipamentos eletrônicos, sistemas de automação, climatização, carregadores veiculares, eletrodomésticos e outros dispositivos conectados à instalação.
O modelo pertence à Classe II, também chamada Tipo 2 ou T2, sendo indicado principalmente para proteção contra surtos provenientes de descargas atmosféricas indiretas e manobras realizadas na própria rede elétrica. A WEG recomenda esse tipo de DPS principalmente em quadros de distribuição.
O SPW03-275-20 trabalha com tensão nominal operacional de 230V e suporta tensão máxima de operação contínua de 275V. Sua corrente nominal de descarga é de 10kA, enquanto a corrente máxima de descarga chega a 20kA para forma de onda 8/20 µs.
Outro dado importante é o nível de proteção Up de 1,2kV. Esse valor representa o nível de tensão residual que o dispositivo procura limitar durante a atuação contra um surto.
O produto utiliza tecnologia baseada em varistor e conta com desconexão térmica integrada e indicação visual de estado. Dessa forma, é possível verificar visualmente quando o módulo de proteção precisa ser substituído.
O módulo é extraível, permitindo substituir apenas a parte de proteção utilizando o módulo SPW03-275-20-M, sem necessidade de trocar toda a base instalada no quadro.
A fixação é feita em trilho DIN 35mm, padrão muito utilizado em quadros elétricos residenciais, comerciais e industriais.
PARA QUEM O PRODUTO É INDICADO
Indicado para eletricistas, instaladores, montadores de painéis, empresas de manutenção, automação e usuários que precisam complementar a proteção de instalações elétricas contra surtos transitórios.
PRINCIPAIS APLICAÇÕES
Quadros de distribuição
Instalações residenciais
Instalações comerciais
Painéis elétricos
Sistemas de climatização
Equipamentos eletrônicos
Sistemas de automação
Estações de recarga veicular
Máquinas e equipamentos
Proteção complementar contra surtos elétricos
DIFERENCIAIS DO PRODUTO
DPS Classe II / Tipo 2
Corrente máxima de descarga de 20kA
Corrente nominal de descarga de 10kA
Tensão máxima contínua de 275V
Nível de proteção de 1,2kV
Módulo extraível
Indicação visual de estado
Desconexão térmica integrada
Fixação em trilho DIN 35mm
Produto da linha de proteção elétrica WEG
INFORMAÇÕES TÉCNICAS
Marca: WEG
Produto: Dispositivo de Proteção contra Surtos – DPS
Linha: SPW03
Modelo: SPW03-275-20
Classe de proteção: Classe II / T2
Tipo de corrente: CA
Número de polos: 1
Tensão nominal operacional Un: 230V
Tensão máxima de operação contínua Uc: 275V
Corrente nominal de descarga In: 10kA
Corrente máxima de descarga Imax: 20kA
Forma de onda: 8/20 µs
Nível de proteção Up: 1,2kV
Tempo de resposta: ≤ 25 ns
Tecnologia: Varistor
Desconexão térmica integrada: Sim
Indicação visual de estado: Sim
Módulo extraível: Sim
Módulo de reposição: SPW03-275-20-M
Grau de proteção: IP20
Temperatura de operação: -25°C a +70°C
Fixação: Trilho DIN 35mm
Seção de cabo rígido: 4 a 25mm²
Seção de cabo flexível: 4 a 25mm²
Torque dos terminais: 2,5 N.m
Dimensões aproximadas: 83 x 17,8 x 67mm
Norma informada: IEC 61643-11
PERGUNTAS FREQUENTES
O que significa o “20” do SPW03-275-20?
Nesse modelo, o valor está relacionado à corrente máxima de descarga Imax de 20kA. Isso não significa que o DPS trabalha continuamente conduzindo 20kA; esse valor se refere à capacidade de suportar impulsos de surto nas condições de ensaio especificadas.
Qual a diferença entre corrente nominal de 10kA e máxima de 20kA?
A corrente nominal In de 10kA representa o nível de descarga utilizado para caracterizar o funcionamento repetitivo do DPS. Já os 20kA correspondem à corrente máxima Imax que o dispositivo suporta no ensaio 8/20 µs.
O que significa Classe II ou Tipo 2?
É uma categoria de DPS indicada principalmente para proteção contra surtos indiretos e sobretensões transitórias provenientes de manobras da rede. Normalmente é instalado em quadros de distribuição.
275V significa que ele é para rede 275V?
Não. Os 275V representam a tensão máxima de operação contínua Uc do DPS. A tensão nominal operacional informada pela WEG para esse modelo é 230V.
Esse DPS substitui o disjuntor?
Não. O DPS atua contra surtos de tensão. O disjuntor possui outra função, protegendo principalmente contra sobrecarga e curto-circuito. Os dois dispositivos desempenham funções diferentes dentro do quadro.
O DPS substitui o aterramento?
Não. O desempenho do sistema de proteção depende também de aterramento, equipotencialização e instalação adequada. Instalar apenas o DPS não corrige uma instalação elétrica sem aterramento apropriado.
