Descrição

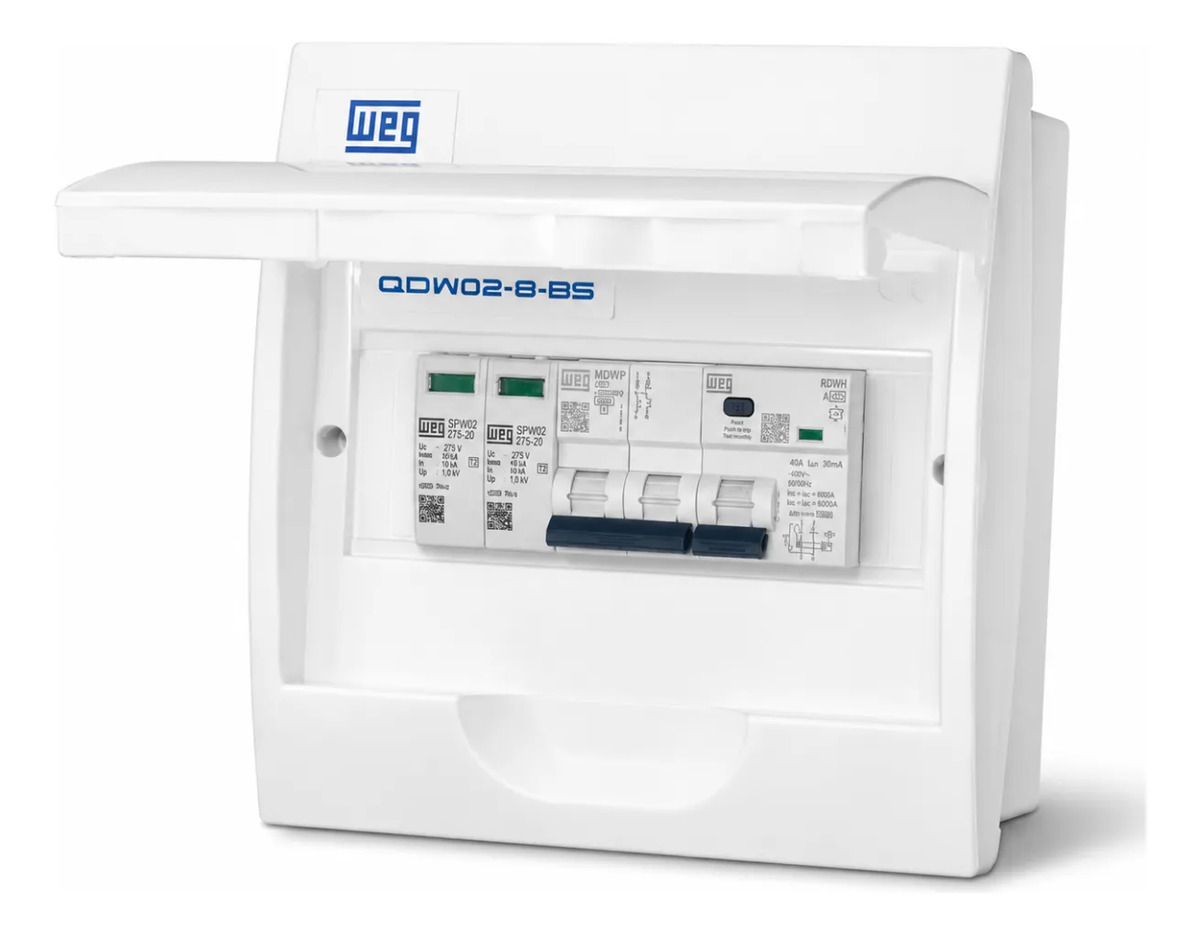

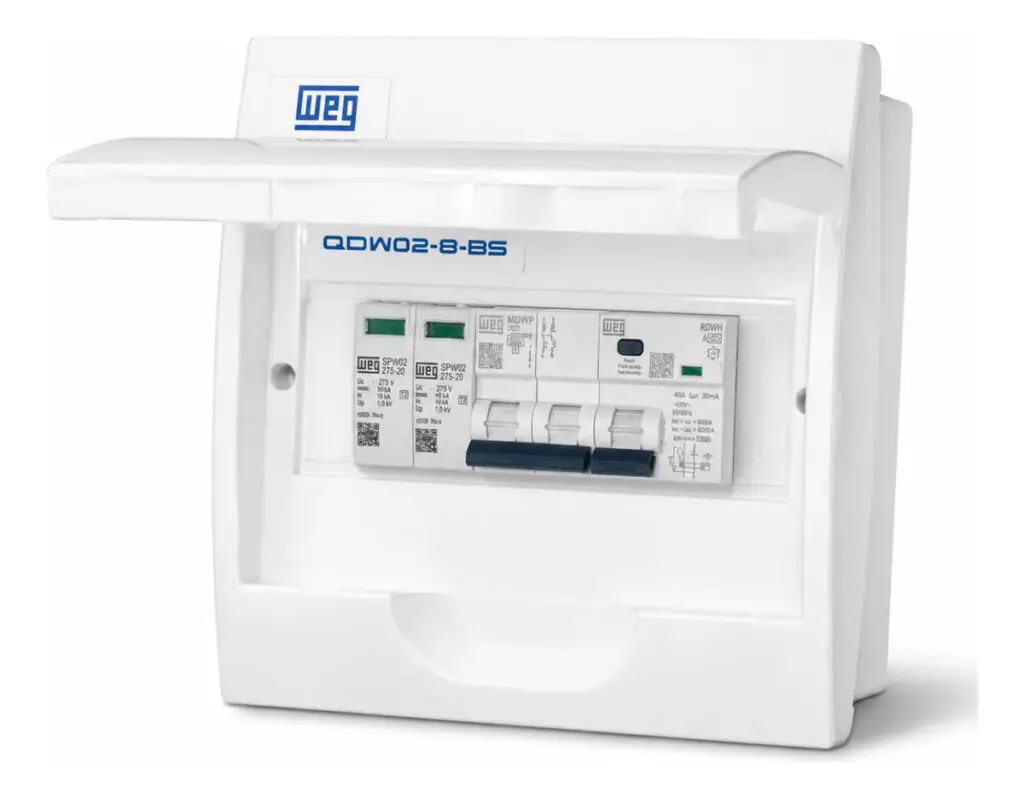

QUADRO DE PROTEÇÃO PARA ESTAÇÃO DE RECARGA 22 kW – TRIFÁSICO 40 A
MONTADO E COM CABEAMENTO INTERNO
Mais praticidade, organização e segurança para a instalação da sua estação de recarga de veículos elétricos.
O quadro é enviado montado, organizado e com todos os dispositivos de proteção instalados e cabeados internamente. Dessa forma, chega pronto para ser fixado e conectado ao circuito elétrico e à estação de recarga por um profissional qualificado, sem a necessidade de montar os componentes separadamente.
Desenvolvido para compor o circuito dedicado de alimentação de estações de recarga trifásicas de até 22 kW, este conjunto reúne as principais proteções elétricas em um único quadro.
PRINCIPAIS BENEFÍCIOS
Quadro entregue montado e cabeado internamente;
Configuração trifásica para estações de até 22 kW;
Componentes instalados e organizados;
Maior agilidade durante a instalação;
Proteção contra sobrecargas e curtos-circuitos;
Proteção contra fugas de corrente;
Proteção contra surtos e sobretensões;
Instalação mais organizada, prática e segura.
PROTEÇÃO COMPLETA PARA O CIRCUITO
MINIDISJUNTOR TERMOMAGNÉTICO TRIPOLAR DE 40 A
Protege os cabos e o circuito trifásico contra sobrecargas e curtos-circuitos, interrompendo simultaneamente as três fases quando identifica uma condição anormal.
INTERRUPTOR DR WEG TIPO A – TETRAPOLAR 40 A / 30 mA
O DR WEG RDWH-A-30-40-4-D99 detecta fugas de corrente alternada e correntes contínuas pulsantes, que podem estar presentes em equipamentos eletrônicos.
Ao identificar uma fuga de corrente acima do limite de segurança, o dispositivo interrompe a alimentação do circuito, ajudando a reduzir os riscos de choques elétricos e falhas na instalação.
4 DISPOSITIVOS DPS DE 20 kA
Ajudam a limitar surtos e sobretensões transitórias provocadas por descargas atmosféricas indiretas e oscilações na rede elétrica, contribuindo para a proteção do circuito e da estação de recarga.
BARRAMENTO DE TERRA
Facilita a organização e a correta distribuição das conexões de aterramento dentro do quadro.

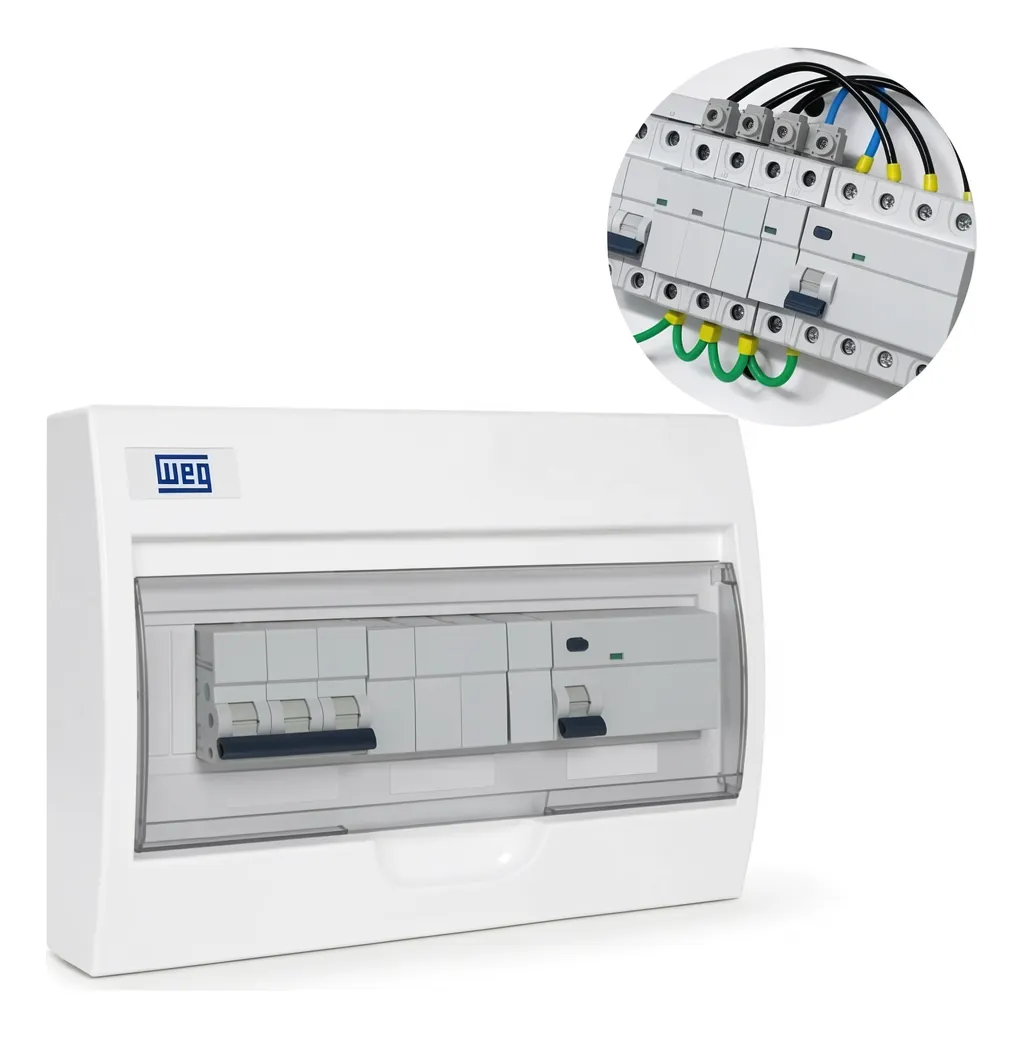

CABEAMENTO INTERNO
O conjunto já acompanha as ligações internas entre os componentes, utilizando cabos identificados por cores, terminais tubulares e pente de distribuição tripolar.
A conexão do quadro com a rede elétrica e com a estação de recarga deverá ser realizada no local por um profissional qualificado.
ITENS INCLUSOS
1 quadro de distribuição para até 12 módulos;
1 minidisjuntor termomagnético tripolar de 40 A;
1 interruptor DR WEG tetrapolar Tipo A, 40 A e 30 mA;
Modelo do DR: RDWH-A-30-40-4-D99;
4 dispositivos de proteção contra surtos de 20 kA;
1 barramento de terra;
1 pente de distribuição tripolar;
Cabos para as ligações internas;
Terminais tubulares simples e duplos;
Componentes montados, organizados e cabeados internamente.
IMPORTANTE
Este quadro foi desenvolvido para aplicação em circuitos trifásicos. Antes da compra e da instalação, verifique se a estação de recarga e a rede elétrica do local são compatíveis com essa configuração.
A instalação deve ser realizada por eletricista ou profissional qualificado, respeitando as normas técnicas aplicáveis e as orientações do fabricante da estação.
Antes da instalação, é indispensável verificar:
A potência e as especificações da estação de recarga;
A tensão da rede elétrica;
A disponibilidade de alimentação trifásica;
A sequência e a distribuição das fases;
A bitola adequada dos cabos;
O sistema de aterramento;
A compatibilidade dos dispositivos de proteção;
As condições gerais da instalação elétrica.
A estação de recarga não acompanha o produto.
SOBRE A CLIMA SOLIS
A Clima Solis trabalha com soluções para sistemas fotovoltaicos, climatização, aquecimento de água e instalações elétricas. Oferecemos peças, equipamentos, ferramentas e insumos para que cada projeto seja executado com mais praticidade, segurança e eficiência.
Contamos com uma equipe de vendas e pós-vendas preparada para oferecer todo o suporte necessário aos nossos clientes.
GARANTIA: 12 MESES.
Garantia de fábrica: 12 meses
