Descrição

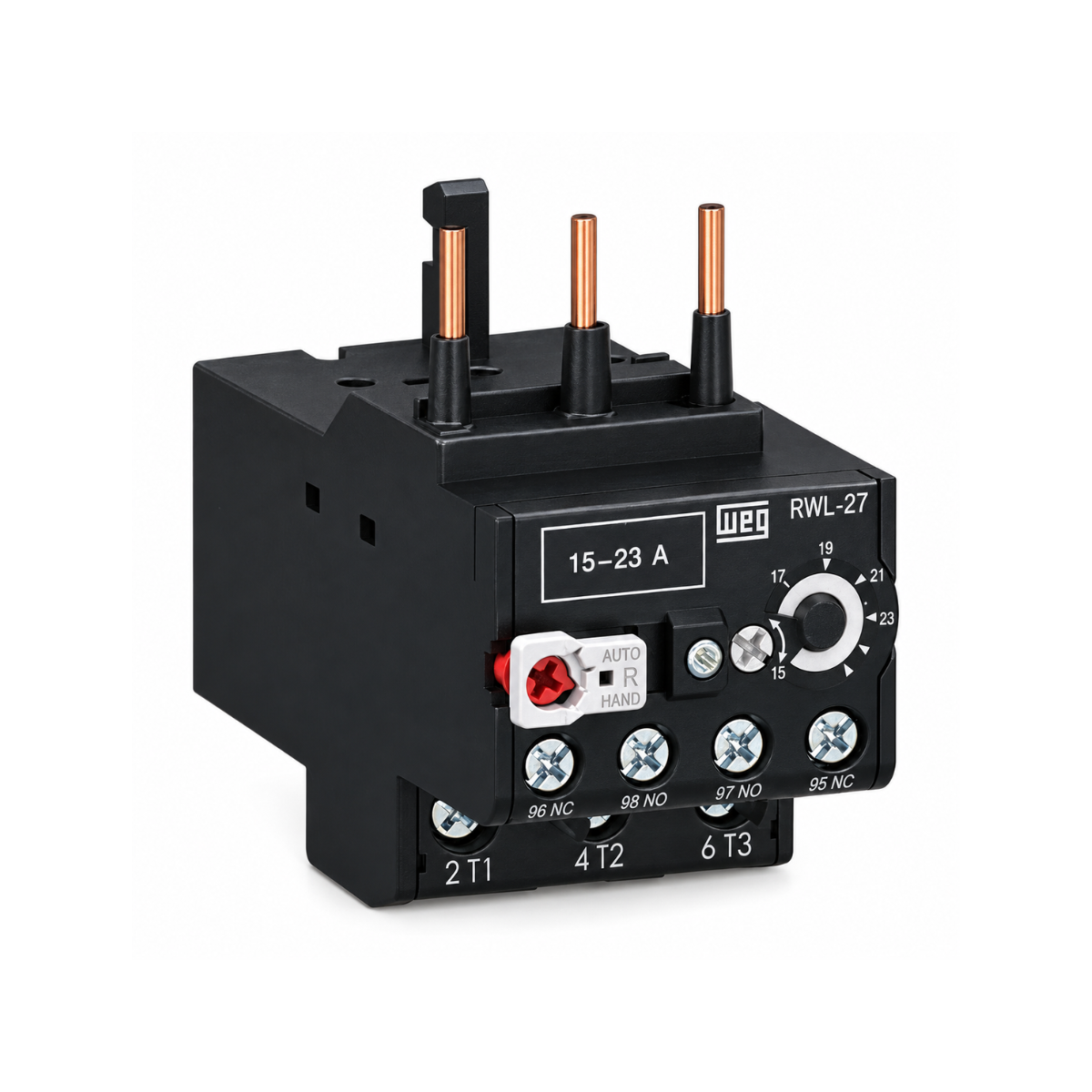

O Relé de Sobrecarga WEG RWL27-1D3-U023 é indicado para proteção térmica de motores contra condições de sobrecarga. Possui faixa de corrente ajustável de 15 a 23A, 3 polos e montagem direta em contatores WEG CWL9 a CWL45, sendo ideal para painéis elétricos, máquinas, bombas, ventiladores e sistemas de climatização compatíveis.
DESCRIÇÃO PRINCIPAL
O Relé de Sobrecarga Térmico WEG RWL27-1D3-U023 foi desenvolvido para auxiliar na proteção de motores elétricos contra aquecimento excessivo provocado por situações de sobrecarga.
Sua corrente pode ser ajustada entre 15 e 23A, permitindo configurar o relé de acordo com a corrente nominal do motor protegido. O ajuste correto é fundamental para que o dispositivo atue quando o motor permanecer operando acima das condições previstas.
O modelo possui 3 polos e montagem direta nos contatores WEG da linha CWL9 até CWL45, formando um conjunto compacto para partida e proteção de motores.
Na prática, pode ser utilizado em painéis elétricos de máquinas, bombas, ventiladores, sistemas de climatização, refrigeração e outros equipamentos acionados por motores compatíveis com sua faixa de corrente.
A linha RWL também possui sensibilidade à falta de fase. Quando ocorre desequilíbrio provocado pela ausência de uma fase, o mecanismo térmico acelera sua atuação. Para aplicações que exigem detecção rápida e específica de falta de fase, a própria WEG recomenda avaliar dispositivos dedicados para essa função.
O relé conta ainda com tecla multifunção que permite selecionar modos de rearme manual ou automático, além das funções de teste e parada em determinadas posições.
É importante destacar que o relé de sobrecarga não substitui a proteção contra curto-circuito. O circuito deve possuir fusível ou disjuntor corretamente dimensionado para essa finalidade.
PARA QUEM O PRODUTO É INDICADO
Indicado para eletricistas, montadores de painéis, técnicos de manutenção, profissionais de automação, refrigeração e climatização que precisam proteger motores dentro da faixa de corrente de 15 a 23A.
PRINCIPAIS APLICAÇÕES
Proteção de motores elétricos
Painéis de comando
Bombas e motobombas
Ventiladores e exaustores
Sistemas de climatização
Equipamentos de refrigeração
Máquinas industriais
Sistemas de automação
Partidas de motores com contatores CWL
DIFERENCIAIS DO PRODUTO
Faixa de corrente ajustável de 15 a 23A
Proteção térmica contra sobrecarga
Sensibilidade à falta de fase
3 polos
Montagem direta em contatores CWL9 a CWL45
Rearme manual ou automático
Função de teste e parada
Contatos auxiliares 1NA + 1NF
Formato compacto para painéis elétricos
Possibilidade de montagem individual utilizando base compatível
INFORMAÇÕES TÉCNICAS
Marca: WEG
Produto: Relé térmico de sobrecarga
Linha: RWL27
Modelo: RWL27-1D3-U023
Código WEG: 14116402
Faixa de ajuste de corrente: 15 a 23A
Número de polos: 3
Tipo de montagem: Direta
Contatores compatíveis para montagem direta: CWL9 a CWL45
Configuração de montagem: 1D
Classe de disparo: Classe 10
Contatos auxiliares: 1NA + 1NF
Rearme: Manual ou automático
Sensibilidade à falta de fase: Sim
Tensão nominal de isolação Ui: 690V
Tensão nominal de impulso Uimp: 6kV
Frequência de operação: 25 a 400Hz
Uso em corrente contínua: Sim
Frequência máxima de manobra: 15 operações/hora
Fusível máximo informado para coordenação Tipo 2 na faixa 15-23A: 50A gL/gG
Temperatura de operação da linha: -20°C a +70°C
Peso aproximado: 0,165 kg
Dimensões aproximadas: 72 x 45 x 82mm
Montagem individual: possível com base BFL27-1D
Base de montagem individual: vendida separadamente
PERGUNTAS FREQUENTES
Devo regular o relé em 23A porque essa é a corrente máxima dele?
Não. O ajuste deve considerar a corrente nominal do motor e as recomendações do projeto. Os 23A representam apenas o limite superior da faixa de regulagem deste modelo.
Se meu motor trabalha com 18A, este relé pode ser utilizado?
A corrente de 18A está dentro da faixa ajustável de 15 a 23A. Porém, também é necessário conferir o tipo de motor, partida, contator utilizado e demais requisitos do circuito antes de definir o relé.
O relé de sobrecarga substitui o disjuntor?
Não. O RWL protege principalmente contra sobrecarga térmica. Para proteção contra curto-circuito, a WEG determina o uso de fusíveis ou disjuntores adequadamente dimensionados.
Qual a diferença entre sobrecarga e curto-circuito?
Sobrecarga ocorre quando o motor permanece consumindo corrente acima do esperado durante determinado período. Já o curto-circuito provoca uma elevação muito rápida e intensa da corrente. Por isso, as duas condições exigem proteções diferentes.
Posso instalar o RWL27 diretamente no contator?
Sim. O RWL27-1D foi desenvolvido para montagem direta nos contatores WEG CWL9 a CWL45. Para instalação independente, é necessária uma base específica.
Ele pode ser instalado em trilho DIN sem contator?
Pode, mas é necessário utilizar a base de fixação individual BFL27-1D, que permite montagem por parafusos ou em trilho DIN 35mm.
